TVS 효과

진동 평가 (실제 건물에 대한 진동성능 평가)

  • 000연구소 (스팬 15m, TVS450 적용)
  • 00리더스 아카데미 연구소 지붕 (스팬 6m, TVS230 적용)
바닥슬래브 진동 실험
Walk:V-10 Run:V-10
바닥슬래브 진동 실험에 대한 등급과 설명의 정보가 있는 표
등급 설명
V-10 피진동자의 10% 이내가 느끼는 수준
V-30 피진동자의 30% 이내가 느끼는 수준
V-50 피진동자의 50% 이내가 느끼는 수준
V-70 피진동자의 70% 이내가 느끼는 수준
V-90 피진동자의 90% 이내가 느끼는 수준
바닥진동실험 : 거주성능만족

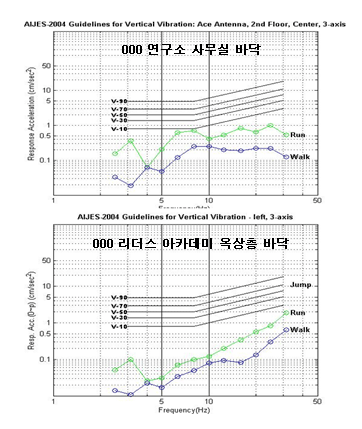

000 연구소 사무실 바닥, 000 리더스 아카데미 옥상층 바닥의 진동 실험 그래프

TVS 공법의 실제 건물에 대한 바닥진동 실험▶ 사용성 평가기준 만족, 거주성능 검증

층간소음 개선효과

층간소음 실험

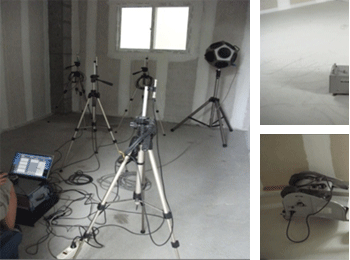

소음 실험 측정
층간소음 실험

등급, 역A특성 가중 규준화 바닥충격음레벨(경량)의 정보가 있는 표
등급 역A특성 가중 규준화 바닥충격음레벨(경량)
1급 L'n,AW ≤ 43
2급 43 ＜ L'n,AW ≤ 48
3급 48 ＜ L'n,AW ≤ 53
4급 53 ＜ L'n,AW ≤ 58
층간소음 실험

등급, 역A특성 가중 바닥충격음레벨(중량)의 정보가 있는 표
등급 역A특성 가중 바닥충격음레벨(중량)
1급 L'i,Fmax,AW ≤ 40
2급 40 ＜ L'i,Fmax,AW ≤ 43
3급 43 ＜ L'i,Fmax,AW ≤ 47
4급 47 ＜ L'i,Fmax,AW ≤ 50




공동주택 층간소음 허용등급 : 경량 4등급, 중량 4등급 이상▶ 경량 1등급, 중량 3등급 인정
