TVS 개념

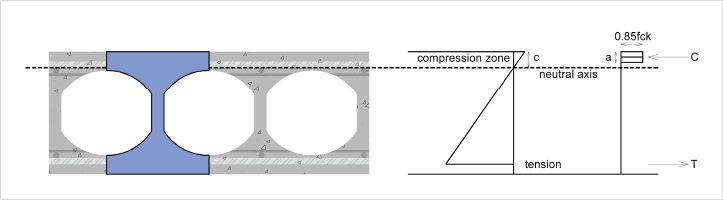

슬래브의 단면에서 구조적 기능을 하지 않는 중립축 부근에 콘크리트 대신 중공체를 배치하여 자중은 줄이면서 휨강성 및 내력 확보에 유리한 H-Beam 단면 형성

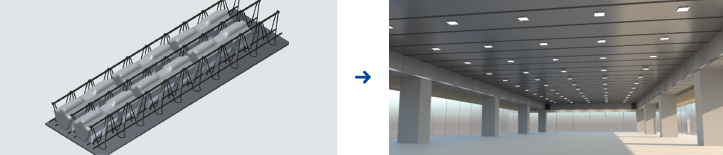

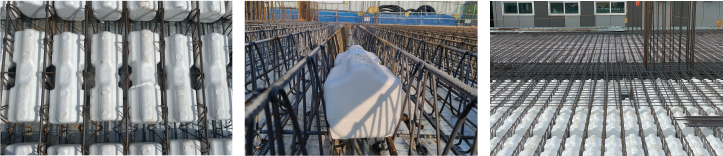

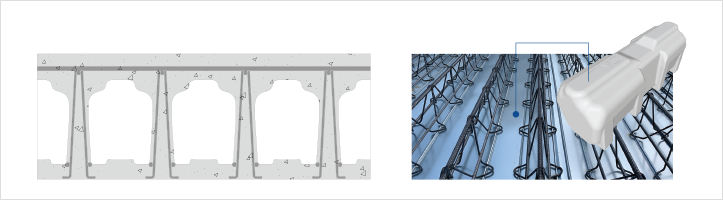

데크 슬래브 내에 중공체를 설치하여 일방향 거더와 일방향 중공 데크슬래브 시스템 구현


TVSⅢ (캡슐/모듈프레임형) 0.9Mx0.9M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
규격 슬래브 THK (mm) 중공체 규격(mm) 중공률
(%)		 경간(m)
직경 높이 간격 연속스팬
TVSⅡ 250 250 150 170 540 35 순스팬
8m
이내
TVSⅡ 280 280 180 170 540 38
TVSⅡ 300 300 200 170 540 42
TVSⅡ 330 330 230 170 540 42
TVSⅡ 350 350 230 170 540 40
TVSⅡ 370 370 230 170 540 38

※ 슬래브 두께 250mm 부터 370mm 까지 10mm 단위로 조절 가능
